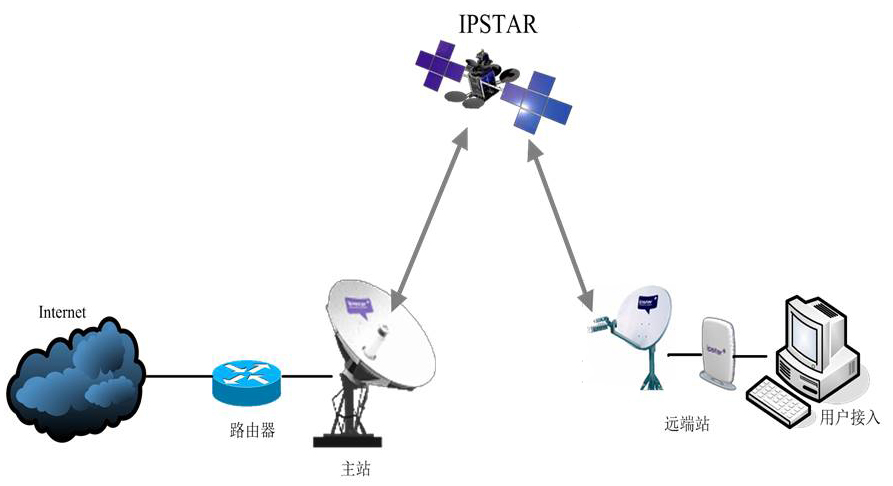

（?衛星互聯網寬帶接入網絡拓撲圖?）

應用概述

    通過在用戶端安裝IPSTAR衛星通信端站，IPSTAR寬帶衛星系統可以在覆蓋的全國范圍內直接向用戶提供高速互聯網接入服務，從而有效地避開了地面網絡基礎設施的限制。IPSTAR通信衛星可根據需求提供帶寬，帶寬資源不但得到充分利用，同時也形成了個人用戶理想寬帶接入、中小企業、公共互聯網用戶（如熱點）以及多用戶單元（MDU）接入的新方案。

終端站組件描述

    現在的系統提供各種先進的 IPSTAR 衛星端站使用，滿足不同客戶和不同寬帶衛星應用需求。所有的 IPSTAR 衛星端站都包含一個高性能、低成本的衛星調制解調器和室外單元組。IPSTAR 衛星端站基于當前效率最高的寬帶衛星平臺，再配合先進的IPSTAR關口站和高效的IPSTAR無線接口，為用戶提供豐富的寬帶衛星解決方案。

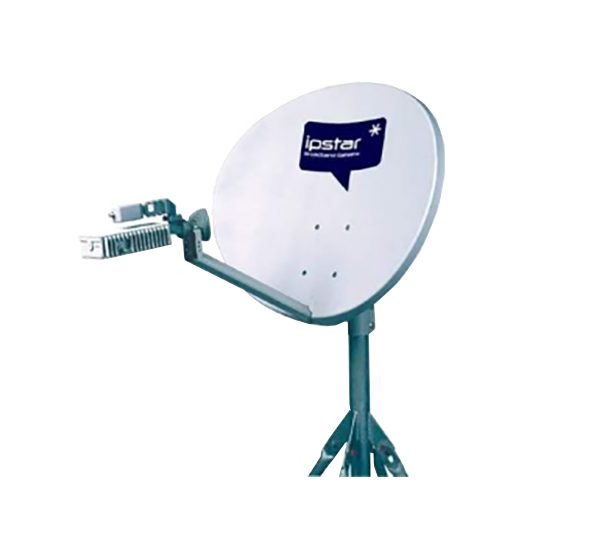

室外單元

    所有的IPSTAR衛星調制解調器都需要與室外單元配合，室外單元進行了特別設計和優化，符合 IPSTAR 規格要求。IPSTAR 室外單元組包含天線（直徑從 0.84 米/1.2/米 1.8 米）、上變頻器（1-2W）、LNB 和饋源。

IPSTAR 室外單元(ODU) 描述

    ODU 與傳統 VSAT 端站類似，IF 發送和接收信號使用 L 波段頻率， ODU 組件包括：

            Ku 波段雙向天線（0.84-1.8 米）

            Ku 波段饋源

            上變頻器（BUC）

            低噪音塊下變頻器（LNB）

            正交模式變頻器（OMT）

IPSTAR 衛星端站描述 ：IPSTAR系統

    IPSTAR 衛星端站專業系列是專用的、獨立的單元，一端連接 TOLL/STAR 衛星，另一端通過以太網絡或 USB 口連接 PC。

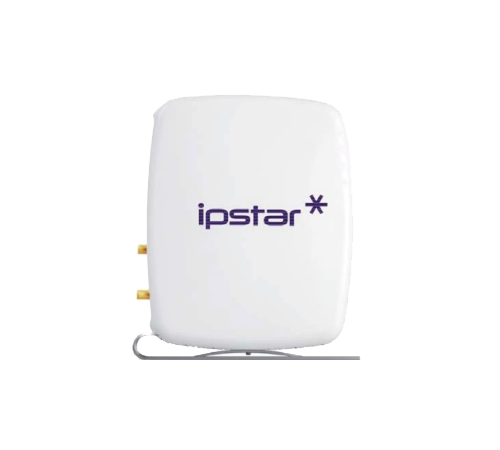

IPSTAR 衛星調制解調器

特性：

• 該款調制解調器企業系列是專用的、獨立的單元，一端連接 TOLL/STAR 衛星，另一端通過以太網絡或 USB 口連接 PC，或通過可選的內部 PCMCIA 接口連接

• 支持 IEEE 802.11 無線網絡或 VoIP 接口。

• 支持包頭壓縮、負載壓縮、TCP加速、HTTP加速等網絡優化技術；

• 支持載波干擾抑制及檢測；支持二層網絡應用；

• 全IP化設計，支持單向、雙向等多種應用模式；

• 支持跨波束、信關站、支持船載、機載和車載等移動終端的接入。

• 支持AES加密， IPSec隧道加密，https加密網頁服務等加密措施；支持X509認證方式對終端進行鑒權，防止用戶攻擊，分離管理數據和業務數據，保證管理數據不被攻擊；

• 支持IPv4/v6雙棧，支持DHCP自動IP地址分配，NAT地址翻譯。

• 接收增強編碼率與調制：多于14種調制和碼速組合，例如 0.325 QPSK, 0.495QPSK, 0.619 QPSK, 0.660 QPSK/8-PSK, 0.793QPSK/8-PSK, and 0.835 QPSK/8-PSK 等。

產品規格書下載：衛星通信產品規格書.pdf
